Panduan Utama Heat Pipe Heat Sink: Prinsip Kerja, Jenis, dan Pemilihan
Perkenalan
Di dunia-elektronik berdaya tinggi-saat ini, mulai dari server dan inverter hingga lampu LED dan kendaraan listrik-pengelolaan panas sangat penting untuk kinerja dan keandalan. Statistik menunjukkan hal itulebih dari 55% kegagalan elektronik disebabkan-suhu. Ketika perangkat menjadi lebih kecil dan lebih bertenaga, metode pendinginan tradisional sering kali gagal. Masukkanheat sink pipa panas: solusi pengelolaan termal pasif dan sangat efisien yang menggabungkan prinsip perpindahan panas-perubahan fasa dengan desain sirip canggih.
Panduan komprehensif ini akan memandu Anda melalui semua yang perlu Anda ketahui tentang heat sink pipa panas: cara kerjanya, komponen utamanya, berbagai tipe, pengujian kinerja, dan cara memilih yang tepat untuk aplikasi Anda. Kami juga akan membandingkan pipa panas dengan teknologi ruang uap untuk membantu Anda membuat keputusan teknis yang tepat.
Apa itu Pipa Panas?
Sebelum mendalami heat sink pipa panas, penting untuk memahami pertanyaan mendasar:apa itu apipa panas?
A pipa panasadalah perangkat-transfer panas yang menggabungkan prinsip konduktivitas termal dan transisi fase untuk mentransfer panas secara efisien antara dua antarmuka padat . Pertama kali dipatenkan oleh RS Gaugler dari General Motors pada tahun 1942 dan kemudian dikembangkan secara independen oleh George Grover di Laboratorium Nasional Los Alamos pada tahun 1963, pipa panas telah menjadi sangat diperlukan dalam pendinginan elektronik modern.
Keunggulan pipa panas terletak pada kesederhanaannya: tidak mengandung bagian yang bergerak, tidak memerlukan daya eksternal, dan dapat mentransfer panas ratusan kali lebih efektif dibandingkan batang tembaga padat dengan dimensi yang sama.
Bagaimana Cara Kerja Pipa Panas?
Memahamibagaimana cara kerja pipa panassangat penting bagi siapa pun yang terlibat dalam manajemen termal. Operasi ini bergantung pada siklus kondensasi-penguapan yang berkelanjutan:
Siklus-Empat Langkah
Penguapan: Pada antarmuka panas (bagian evaporator), cairan yang bersentuhan dengan permukaan padat yang konduktif termal berubah menjadi uap dengan menyerap panas dari permukaan tersebut.
Aliran Uap: Uap kemudian bergerak sepanjang pipa panas ke antarmuka dingin (bagian kondensor), didorong oleh gradien tekanan yang tercipta selama penguapan.
Kondensasi:Uap mengembun kembali menjadi cairan pada ujung yang lebih dingin, melepaskan panas laten penguapan.
Arus Balik:Cairan kembali ke antarmuka panas melalui aksi kapiler (melalui struktur sumbu), gaya sentrifugal, atau gravitasi, dan siklus berulang.
Mekanisme perubahan-tahap ini menghasilkankonduktivitas termal efektif 100 hingga 1000 kali lebih tinggidibandingkan tembaga padat, sehingga panas dapat diangkut dalam jarak jauh dengan penurunan suhu minimal.
Struktur dan Komponen Pipa Panas
Pipa panas tipikal terdiri dari tiga bagian utama:
1. Amplop
Pipa tertutup yang berisi fluida kerja. Bahan umum meliputi:
Tembaga: Paling umum untuk pendinginan elektronik, konduktivitas termal yang sangat baik
Aluminium: Ringan, digunakan dengan fluida kerja amonia untuk pesawat ruang angkasa
Baja tahan karat: Untuk lingkungan-bersuhu tinggi atau korosif
2. Struktur Sumbu
Lapisan berpori di dalam tabung yang menggunakan aksi kapiler untuk mengembalikan cairan kental. Jenis sumbu yang umum meliputi:
| Tipe Sumbu | Radius Pori | Permeabilitas | Orientasi Terbaik |
|---|---|---|---|
| Beralur | Besar | Tinggi | Horizontal atau gravitasi-dibantu |
| Jaring Layar | Sedang | Sedang | Fleksibilitas orientasi sedang |
| Bubuk Sinter | Kecil | Rendah | Orientasi apa pun (termasuk anti-gravitasi) |
| Gabungan | Variabel | Variabel |
Aplikasi hibrida |
Tabung sinter
Sintering bubuk + alur dangkal
3. Fluida Kerja
Cairan dipilih berdasarkan kisaran suhu pengoperasian :
| Cairan | Kisaran Suhu | Aplikasi Khas |
|---|---|---|
| Air | 30–200 derajat | Sebagian besar pendingin elektronik |
| Amonia | -60–100 derajat | Kontrol termal pesawat ruang angkasa |
| Metanol | 10–130 derajat | Elektronik-bersuhu rendah |
| Aseton | 0–120 derajat | Elektronik konsumen |
| Sodium | 600–1100 derajat | Industri-bersuhu tinggi |
Pendingin Pipa Panas: Perakitan Lengkap
A heat sink pipa panasmengintegrasikan satu atau lebih pipa panas ke dalam struktur bersirip (biasanya aluminium atau tembaga) untuk menciptakan solusi pendinginan yang lengkap. Pipa panas bertindak sebagai konduktor super-termal, memindahkan panas dengan cepat dari dasar ke sirip, lalu dihamburkan secara konveksi (dengan atau tanpa kipas).
Proses Manufaktur
Fabrikasi Pipa Panas: Tabung diisi dengan fluida kerja, dievakuasi, dan disegel.
Lampiran Sirip: Sirip dipasang pada pipa panas menggunakan metode seperti:
Menyolder / Mematri: Memberikan ikatan metalurgi yang kuat dengan ketahanan termal yang rendah
Sirip Ritsleting (Digeser/Dilipat): Sirip yang dicap dan dilipat meluncur di atas pipa untuk menghasilkan kepadatan sirip yang tinggi
Tertanam/Tekan Pas: Pipa panas ditekan ke pelat dasar beralur
Jenis Struktur Pipa Panas
Berikut adalah jenis utama konstruksi pipa panas:
1. Pipa Panas Sinter
Manufaktur: Bubuk tembaga disinter ke dinding bagian dalam
Kepadatan Jelas: Mencerminkan ukuran dan ketidakteraturan partikel bubuk; bubuk dengan kepadatan lebih rendah membantu mencegah pembentukan "jembatan lengkung" selama pengisian
Keuntungan: Kekuatan kapiler yang kuat, bekerja dalam orientasi apa pun (termasuk anti-gravitasi)
Penggunaan Khas: Pendingin CPU,-elektronik berdaya tinggi
2. Pipa Panas Beralur
Manufaktur: Alur dangkal atau dalam diekstrusi atau dikerjakan di dalam tabung
Keuntungan: Permeabilitas tinggi, resistensi rendah terhadap aliran cairan
Jumlah Gigi: D6: 80-100 gigi, D8: 135 gigi
Penggunaan Khas: Aplikasi bantuan horizontal atau gravitasi-
3. Pipa Panas Komposit (Sinter + Beralur)
Manufaktur: Menggabungkan alur untuk aliran cairan dengan lapisan sinter untuk gaya kapiler tambahan
Keuntungan: Q-maks yang lebih tinggi dibandingkan pipa sinter murni, kinerja anti-gravitasi yang sangat baik
Pertimbangan Desain: Jika terisi sebagian bubuk-, pengujian sudut negatif memerlukan perhatian khusus
Penggunaan Khas: Aplikasi yang menuntut yang memerlukan kinerja horizontal dan-anti-gravitasi
4. Pipa Panas Tipis/Fleksibel
Prinsip Kerja: Ketika panas dimasukkan pada bagian evaporasi, fluida kerja menguap dan masuk ke saluran uap, kemudian mengembun dan kembali melalui gaya kapiler
Parameter Kontrol:
Distribusi ukuran partikel: Serbuk lebih kasar=porositas lebih tinggi, permeabilitas lebih tinggi
Ukuran batang tengah: Mempengaruhi ketebalan lapisan sinter dan ukuran saluran uap
Kepadatan pengisian bubuk: Terkait dengan frekuensi getaran mesin pengisi
Suhu sintering: 900~1030 derajat selama kurang lebih 9 jam
Ruang Uap vs Pipa Panas: Mana yang Lebih Baik?
Pertanyaan umum dalam manajemen termal adalahruang uapvs pipa panas-teknologi manakah yang sebaiknya Anda pilih? Keduanya beroperasi dengan prinsip-perubahan fase yang sama, namun berbeda dalam geometri dan penerapannya .
Perbedaan Utama
| Fitur | Pipa Panas | Ruang Uap |
|---|---|---|
| Penyebaran Panas | Linear (sepanjang sumbu pipa) | Distribusi planar 2D |
| Profil Ketebalan | tipikal 3–6mm | Setipis 0,3 mm |
| Respon terhadap Hotspot | Sedang-bergantung pada penempatan pipa | Difusi langsung-yang luar biasa |
| Biaya | Lebih rendah (manufaktur matang) | Lebih tinggi (penyegelan presisi diperlukan) |
| Kasus Penggunaan Terbaik | Laptop, desktop, perangkat yang lebih besar | Ponsel cerdas, ultrabook, perangkat tipis |
ruang uap
Perbandingan Kinerja
Ruang uap umumnya menawarkanKonduktivitas termal 20–30% lebih baikdaripada pengaturan pipa panas yang setara di ruang terbatas. Namun, pipa panas lebih unggul ketika Anda perlu memindahkan panas dalam jarak yang lebih jauh (misalnya, dari GPU di dekat tepi motherboard ke sirip knalpot belakang) .
Kapan Memilih Masing-Masing
Pilih pipa panas kapan :
You need to transport heat over distances >100mm
Ada ruang untuk tumpukan sirip yang lebih besar dan banyak kipas
Pengendalian biaya adalah prioritas
Perangkat mungkin mengalami tekanan fisik (pipa panas lebih tangguh secara mekanis)
Pilih ruang uap kapan :
Ruang sangat terbatas (perangkat tipis)
Anda perlu menyebarkan panas ke area yang luas dengan cepat
Anda sedang berhadapan dengan hotspot dengan kepadatan fluks panas yang tinggi
Aplikasi ini dapat membenarkan biaya yang lebih tinggi
Parameter dan Pengujian Kinerja Pipa Panas
Untuk memastikan kualitas, pipa panas menjalani pengujian yang ketat :
1. Keterbatasan Transportasi Panas
Ada lima batasan perpindahan panas utama yang menentukan kapasitas pipa panas maksimum:
| Membatasi | Keterangan | Menyebabkan |
|---|---|---|
| Kental | Kekuatan kental mencegah aliran uap | Beroperasi di bawah suhu yang disarankan |
| Sonik | Uap mencapai kecepatan sonik pada pintu keluar evaporator | Terlalu banyak daya pada suhu pengoperasian rendah |
| masuknya | Uap-berkecepatan tinggi mencegah kembalinya kondensat | Beroperasi di atas input daya yang dirancang |
| Kapiler | Penurunan tekanan melebihi kepala pemompaan kapiler | Daya input melebihi kapasitas desain |
| Mendidih | Film mendidih di evaporator | Fluks panas radial yang tinggi |
Itubatas kapilerbiasanya merupakan faktor pembatas dalam desain pipa panas, dan sangat dipengaruhi oleh orientasi pengoperasian dan struktur sumbu.
2. Uji Delta T (ΔT).
Mengukur perbedaan suhu antara ujung evaporator dan kondensor. ΔT yang lebih kecil menunjukkan kinerja isotermal yang lebih baik. Standar industri:Inspeksi 100% dengan ΔT Kurang dari atau sama dengan 5 derajat.
3. Tes Q-maks
Menentukankapasitas pengangkutan panas maksimum(dalam watt) sebelum sumbu mengering. Hal ini tergantung pada struktur sumbu, fluida, dan orientasi.
4. Uji Keamanan/Ledakan
Pipa panas adalah bejana bertekanan yang diuji untuk menahan suhu tinggi tanpa bocor. Khassuhu gagal: 320 derajatuntuk kebocoran.
5. Perhitungan Resistansi Termal
Untuk pipa panas tembaga/air dengan sumbu logam bubuk, perkiraan pedoman ketahanan termal :
Evaporator/Kondensor: 0,2 derajat /W/cm² (berdasarkan luas permukaan luar)
Aksial: 0,02 derajat /W/cm² (berdasarkan luas penampang ruang uap)
Contoh: Untuk pipa panas berdiameter 1,27cm, panjang 30,5cm yang menghamburkan 75W dengan panjang evaporator dan kondensor 5cm, ΔT ≈ 3,4 derajat yang dihitung.
Keuntungan Heat Sink Pipa Panas
Konduktivitas Termal Ultra-Tinggi: Mentransfer panas 100–1000 kali lebih baik daripada tembaga padat
Operasi Isotermal: Perbedaan suhu antara evaporator dan kondensor sangat kecil
Ringan dan Kompak: Memungkinkan desain ramping untuk elektronik modern
Tidak Ada Bagian yang Bergerak: Pengoperasian senyap dan keandalan tinggi
Jangkauan Pengoperasian yang Luas: Dari aplikasi kriogenik (-243 derajat ) hingga suhu tinggi (1000 derajat )
Operasi Pasif: Tidak diperlukan daya eksternal
Bahan Umum: Kuningan vs. Tembaga Ungu
Memahami perbedaan material sangat penting untuk desain unit pendingin:
Tembaga Ungu (C1100)
Kemurnian: >99,9% tembaga murni
Konduktivitas Termal: Bagus sekali
Aplikasi: Pipa panas, pipa pelat pendingin air
Karakteristik: Konduktivitas dan perpindahan panas lebih baik dibandingkan kuningan
Kuningan (Tembaga-Paduan Seng)
Komposisi: Tembaga + seng (kandungan tembaga biasanya 60-80%)
Properti: Kekerasan yang lebih tinggi, keuletan yang baik, ketahanan korosi yang lebih baik
Aplikasi: Komponen struktural, sambungan pelat pendingin air
Karakteristik: Ketahanan oksidasi yang baik, konduktivitas termal lebih rendah daripada tembaga murni

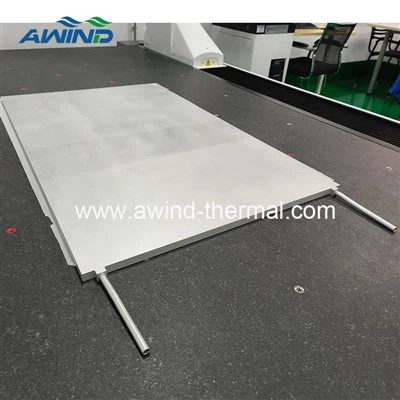

Pelat Dingin Tabung Tembaga Tertanam
Menggabungkan kedua bahan untuk meningkatkan keunggulannya: tembaga ungu untuk konduksi panas yang cepat, kuningan untuk ketahanan terhadap korosi dan stabilitas struktural.
Pertimbangan Desain dan Panduan Pemilihan
Langkah 1: Tentukan Persyaratan
Beban Panas (Q): Berapa watt yang perlu dihamburkan?
Suhu Maksimum yang Diijinkan: Tpersimpanganatau Tkasus
Kondisi Sekitar: Aliran udara, suhu, batasan ruang
Orientasi: Akankah pipa panas beroperasi secara horizontal, vertikal, atau melawan gravitasi?
Langkah 2: Pilih Jenis Sumbu Berdasarkan Orientasi
| Orientasi | Sumbu yang Direkomendasikan | Alasan |
|---|---|---|
| Gravitasi-dibantu (kondensor di atas evaporator) | Beralur atau jala | Jari-jari pori besar, permeabilitas tinggi |
| Horisontal | Disinter atau komposit | Kekuatan kapiler seimbang |
| Anti-gravitasi (evaporator di atas kondensor) | Hanya disinter | Jari-jari pori kecil, gaya kapiler kuat |
Langkah 3: Tentukan Ukuran dan Kuantitas Pipa Panas
Diameter: Ukuran umum 4mm, 6mm, 8mm. Diameter yang lebih besar mengangkut lebih banyak panas tetapi membutuhkan lebih banyak ruang
Jumlah Pipa: Beberapa pipa panas digunakan secara paralel untuk menyebarkan panas dan mengurangi hambatan termal
Langkah 4: Desain Sirip
Bahan Sirip: Aluminium (ringan,-hemat biaya) atau tembaga (konduktivitas lebih tinggi)
Kepadatan Sirip: Lebih banyak sirip meningkatkan luas permukaan tetapi dapat membatasi aliran udara
Metode Lampiran: Sambungan solder menawarkan kinerja termal terbaik
Aplikasi di Seluruh Industri
Heat sink pipa panas digunakan dalam beragam aplikasi:
| Area Aplikasi | Contoh |
|---|---|
| Elektronika Daya | Inverter, IGBT, thyristor, sistem UPS |
| Komputasi | CPU, GPU, server,-laptop kelas atas |
| Telekomunikasi | Stasiun pangkalan, peralatan komunikasi |
| Pencahayaan LED | LED COB,-modul dengan kecerahan tinggi |
| Energi terbarukan | Konverter tenaga angin, inverter surya |
| Peralatan Medis | Laser, perangkat pencitraan |
| Industri | Penggerak motor, peralatan las |
| Luar angkasa | Kontrol termal satelit |
Pertanyaan yang Sering Diajukan
T: Apakah pipa panas pernah bocor atau rusak?
Pipa panas berkualitas tinggi-disegel dan diuji toleransi tekanan ledakannya. Masa pakainya sangat lama namun dapat rusak jika tertusuk atau dioperasikan melebihi batas Q-maks.
T: Bisakah pipa panas ditekuk?
Ya, tapi pembengkokan yang hati-hati diperlukan untuk menghindari kekusutan yang membatasi aliran uap. Pedoman radius tikungan minimum harus diikuti.
T: Bagaimana cara menghitung berapa banyak pipa panas yang saya perlukan?
Hal ini bergantung pada beban panas total dan Q-maks. masing-masing pipa. Simulasi termal (CFD) direkomendasikan untuk desain yang kompleks.
T: Apakah unit pendingin berwarna hitam lebih baik?
Tidak-meskipun permukaan hitam memancarkan radiasi sedikit lebih baik, konveksi adalah mekanisme pendinginan yang dominan untuk unit pendingin bersirip. Warna memiliki pengaruh yang dapat diabaikan terhadap kinerja.
T: Mengapa tidak membuat seluruh heatsink dari tembaga?
Tembaga berat, mahal, dan sulit dikerjakan. Menggabungkan pipa panas tembaga dengan sirip aluminium menawarkan keseimbangan kinerja, berat, dan biaya yang sangat baik.
T: Apa perbedaan antara pipa panas dan ruang uap?
Pipa panas memindahkan panas secara linier (1D), sedangkan ruang uap menyebarkan panas ke seluruh permukaan (2D). Ruang uap lebih baik untuk perangkat tipis dengan kerapatan fluks panas tinggi.
T: Dapatkah pipa panas bekerja dalam orientasi apa pun?
Pipa panas sumbu sinter bekerja dalam orientasi apa pun karena gaya kapiler yang kuat. Pipa panas sumbu beralur memerlukan bantuan gravitasi.
Kesimpulan
Unit pendingin pipa panas sangat diperlukan untuk-elektronik modern berdaya tinggi. Dengan memanfaatkan teknologi perubahan-fase, mereka memberikan kinerja termal yang luar biasa dalam paket yang ringkas dan andal. Baik Anda memerlukan desain standar atau solusi yang sepenuhnya disesuaikan, memahami dasar-dasar-jenis sumbu, bahan, pengujian, dan kriteria pemilihan-akan membantu Anda mencapai pendinginan optimal.
Untuk aplikasi yang memerlukan profil ultra{0}tipis atau menangani kepadatan fluks panas ekstrem,pendinginan ruang uapmungkin merupakan pilihan terbaik. Namun, untuk sebagian besar aplikasi pendinginan elektronik yang memerlukan perpindahan panas jarak jauh,heat sink pipa panastetap menjadi solusi yang paling-efektif dan andal dari segi biaya.
