Pengetahuan dasar tentang penyerap panas sirip skiving

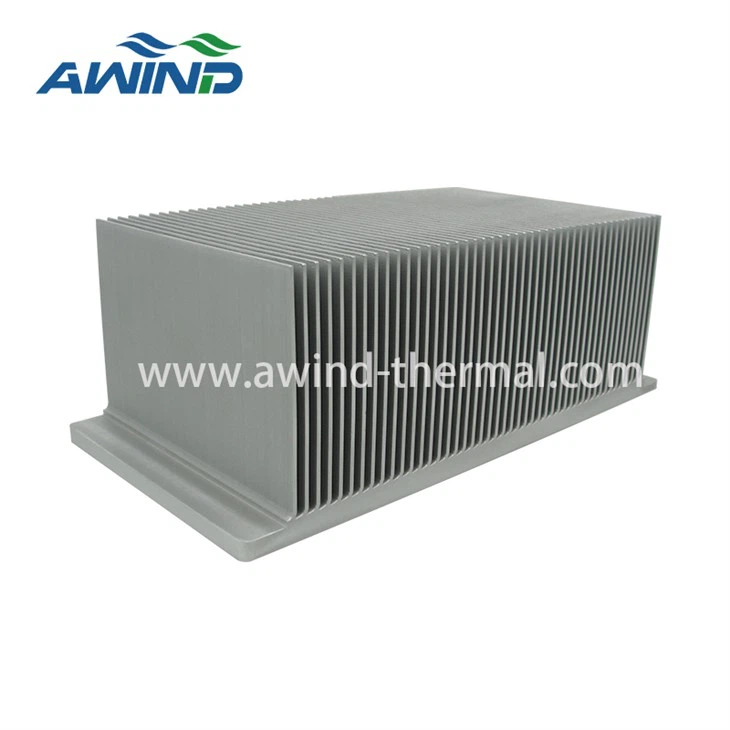

Apa itu heat sink sirip skiving
Pendingin sirip skiving adalah produk model khusus yang menggunakan mesin sirip Skiving untuk memotong profil aluminium atau tembaga menjadi lembaran lurus, dan membentuk struktur celah yang tertata seragam melalui pemotongan berulang.
Jenis heat sink ini, karena metode pemrosesan dan karakteristik strukturalnya yang unik, dapat secara efektif mengatasi masalah pembuangan panas pada perangkat berdaya tinggi.
Pendingin sirip skiving banyak digunakan dalam industri seperti otomasi industri, tenaga & transmisi, peralatan medis, transportasi energi baru, serta peralatan instrumentasi dan pengujian.
bahan heat sink sirip skiving
Bahan heat sink skiving fin biasanya menggunakan alumunium atau tembaga.
Tembaga: Tergantung pada kemiringan dan ketebalannya, tinggi sirip bisa mencapai 50 mm, dan kemiringan sirip 1 mm.
Aluminium: Tergantung pada kemiringan dan ketebalannya, tinggi sirip bisa mencapai 50 mm, dan kemiringan sirip 1,3 mm.
Spesifikasi Skiving
| mm |
paduan aluminium
|
tembaga
|
|
Tinggi sirip |
2~150 |
4~100 |
|
Ketebalan sirip |
0.1~2 |
0.2~2 |
|
Lebar sirip |
2~500 |
2~350 |
|
Melempar |
0.35~ |
0.35~ |
|
Ketebalan dasar |
2~ |
2~ |
Keuntungan dari heat sink sirip skiving aluminium:
1. konduktivitas termal yang sangat baik: aluminium memiliki konduktivitas termal yang tinggi, yang membantu menghilangkan panas dengan cepat;
2. Dibandingkan dengan logam lain, aluminium memiliki kepadatan lebih rendah dan bobot lebih ringan;
3. Aluminium relatif murah, dengan biaya produksi dan pemrosesan yang lebih rendah;
4. Bahan aluminium mudah dipotong, dibentuk, dan dilas sehingga cocok untuk berbagai kebutuhan desain.
Keuntungan dari heat sink sirip skiving tembaga:
1.Tembaga memiliki konduktivitas termal yang lebih tinggi daripada aluminium;
2. Tembaga memiliki kinerja yang stabil dan tidak mudah berubah bentuk di lingkungan bersuhu tinggi;
3. Tembaga memiliki kekuatan dan ketangguhan yang lebih baik daripada aluminium, dan dapat menahan tekanan mekanis yang lebih besar;
4. Bahan tembaga dapat diolah menjadi bentuk kompleks untuk memenuhi persyaratan desain yang berbeda.
proses skiving sirip
Langkah 1: Memotong
Potong bahan mentah menjadi beberapa bagian, setiap bagian panjangnya sekitar 500mm.
Langkah 2: Melewatkan
Masukkan data produk ke mesin, seperti jarak, tinggi, ketebalan dan data lainnya.
Nyalakan mesin, insinyur memantau mesin, memeriksa produk setengah jadi untuk memastikannya memenuhi persyaratan data.
Langkah3: Memproses
Sesuai dengan kebutuhan pelanggan, proses heat sink sirip skiving setengah jadi. (Pemesinan CNC, permukaan akhir Kuas, Penggilingan)
Keuntungan dari heat sink sirip skivied
Ketahanan termal rendah
Konduktivitas sempurna antara alas dan sirip. Karena unit pendingin sirip skived adalah keseluruhan profil tanpa titik sambungan apa pun, yang dapat memberikan pengaruh penuh pada karakteristik pembuangan panas unit pendingin.
01
Sirip kepadatan tinggi
Proses sirip skived awind dapat membuat sirip skived lebih tipis dan padat, dengan efisiensi perpindahan panas yang lebih tinggi.
02
biaya lebih rendah
Unit pendingin sirip skiving yang disesuaikan tidak memerlukan perkakas mahal namun dapat memberikan fleksibilitas desain yang lebih besar. Sebaliknya, setiap sirip skiving dipotong secara terpisah menggunakan alat yang sama sehingga biaya perkakas lebih rendah.
03
Desain Fleksibel
Dibandingkan dengan ekstrusi aluminium dan proses lainnya, heat sink sirip skived ukurannya tidak terlalu terbatas dan dapat dibuat lebih lebar, yang dapat digunakan untuk perpindahan panas mesin dengan daya besar.
04
perawatan permukaan untuk sirip skiving
Tekstur pemolesan
Karena efek pemolesan, permukaan akhir ini akan memberikan kilau cerah pada heat sink sirip skiving.
Tekstur peledakan pasir
Tekstur permukaan ini akan memberikan permukaan matte dan seragam pada heatsink sirip skiving.
Tekstur yang disikat
Melalui perawatan permukaan ini, pola garis sejajar dapat dengan mudah terlihat. Melalui pemolesan logam, permukaan heat sink sirip skiving yang tergores akan menerima perawatan finishing satin searah.
Tekstur pemesinan
Pengoperasian mesin pendingin sirip skiving akan menentukan tampilan tekstur.
Lapisan kromat transparan
Untuk melapisi heat sink skiving fin menggunakan teknologi elektrokimia, Anda akan mengaplikasikan lapisan kromat. Unit pendingin sirip skiving akan memiliki permukaan akhir yang dekoratif. Ini akan membantu menjaga konduktivitasnya setelah mengaplikasikan lapisan kromat.
lapisan bubuk
Serbuk kering yang digunakan dalam proses ini adalah polimer termoplastik atau polimer termoset. Sebelum memanaskan dan menyembuhkan, Anda akan menggunakan muatan elektrostatis untuk mengoleskan bubuk kering. heat sink sirip skiving akan memiliki permukaan akhir yang terbentuk dari bubuk ini, yang memiliki daya tahan tertinggi dibandingkan pelapis biasa.
Pelapisan nikel kimia
Mirip dengan proses elektrokimia kromat transparan dan oksidasi anodik, pelapisan listrik nikel tidak memerlukan arus. Dengan pelapisan nikel tanpa listrik, lapisan logam yang seragam dapat dibentuk pada unit pendingin sirip skiving.
Perawatan anodisasi
Ini adalah proses elektrokimia yang dapat menghasilkan ketahanan terhadap korosi dan permukaan akhir yang tahan lama.
Cara meningkatkan efisiensi heatsink sirip skivied
Meningkatkan area sirip
Menambah jumlah atau luas sirip dapat meningkatkan area kontak dengan udara, sehingga meningkatkan efek pertukaran panas.
Optimalkan bentuk sirip
Pilih bentuk dan jarak sirip yang sesuai, tingkatkan saluran aliran udara, kurangi hambatan aliran udara, dan tingkatkan efisiensi pembuangan panas.
Menggunakan bahan konduktif termal
Pilih bahan dengan konduktivitas termal tinggi (seperti aluminium atau tembaga) untuk memproduksi heat sink dan meningkatkan konduktivitas termal.
Meningkatkan aliran udara
Dengan menggunakan kipas angin atau perangkat aliran udara lainnya untuk meningkatkan kecepatan aliran udara, efisiensi pendinginan dapat ditingkatkan. Pertimbangkan untuk menggunakan kipas berkecepatan variabel untuk menyesuaikan kecepatan angin sesuai dengan kebutuhan pendinginan.
Perawatan permukaan
Merawat permukaan sirip (seperti anodisasi atau pelapisan) untuk meningkatkan kapasitas radiasi panas atau meningkatkan daya rekat aliran udara.
Penerapan heat sink sirip skiving
Pendingin sirip skiving dapat menghilangkan panas semaksimal mungkin dalam ruang yang sangat terbatas, karena memiliki rasio luas permukaan terhadap volume yang sangat besar karena kepadatan kemasannya yang tinggi. Karena kinerja pembuangan panas dan desain strukturalnya yang unggul, heat sink sirip skiving banyak digunakan dalam situasi yang memerlukan pembuangan panas yang efisien.
Perangkat elektronik:
Komponen yang digunakan untuk pembuangan panas, seperti CPU, GPU, power amplifier, dan modul daya, untuk membantu menjaga suhu pengoperasian normal.
pencahayaan LED:
Pada lampu LED, digunakan untuk pembuangan panas, memperpanjang masa pakai LED, dan meningkatkan efisiensi cahaya.
Kendaraan listrik:
Digunakan dalam sistem manajemen baterai dan motor listrik untuk pembuangan panas, memastikan pengoperasian dan keselamatan yang efisien.
Peralatan industri:
Digunakan untuk sistem pendingin berbagai mesin dan peralatan industri, termasuk laser, konverter frekuensi, dan motor servo.
Peralatan Rumah Tangga:
Digunakan untuk manajemen termal dan peningkatan efisiensi energi pada peralatan seperti lemari es, AC, dan mesin cuci.
Peralatan komunikasi:
Membantu menghilangkan panas dan memastikan stabilitas sinyal di stasiun pangkalan, router, dan perangkat komunikasi lainnya.
Sistem HVAC:
Dalam sistem HVAC, digunakan untuk pertukaran pendinginan dan pemanasan guna meningkatkan efisiensi sistem.
Pendingin Sirip Skiving Awind
Skiving sirip heat sink untuk lampu pertumbuhan tanaman
Awind merancang dan memproduksi heat sink untuk lampu tanaman ini sesuai dengan kebutuhan pelanggan.
Heat sink ini mengadopsi proses skiving fins dan terbuat dari bahan aluminium AL6063 yang memiliki konduktivitas termal tinggi; Ketinggian sirip adalah 55mm dan ketebalan 1.5mm. Sirip tinggi pada heat sink ini dapat meningkatkan luas permukaan pembuangan panas. Dan telah diproses di bagian belakang agar cahaya tanaman dapat menghubungi unit pendingin dengan lebih baik.
Keuntungan:
Pembuangan panas yang efisien:Pendingin lampu pertumbuhan ini terbuat dari aluminium berkualitas tinggi, yang secara efektif dapat menghilangkan panas LED berdaya tinggi, memastikan kinerja optimal dan memperpanjang umur lampu pertumbuhan pelat.
Meningkatkan pertumbuhan tanaman:Pembuangan panas yang efisien memungkinkan lampu pertumbuhan LED Anda beroperasi pada suhu yang lebih rendah, mengurangi hilangnya intensitas cahaya dan mendorong pertumbuhan tanaman yang kuat.
Tahan lama dan kokoh:Unit pendingin pencahayaan pertumbuhan pelat ini terbuat dari aluminium tugas berat yang dapat tahan terhadap kondisi keras lingkungan pertumbuhan dalam ruangan, memastikan keandalan yang tahan lama.
Operasi senyap:Tidak seperti kipas angin, heatsink kami beroperasi dengan tenang, menciptakan lingkungan yang damai untuk tanaman Anda.
Sirip Tinggi Tinggi
Sirip yang tinggi dapat memperluas area pembuangan panas ke atas, meningkatkan area kontak dengan udara, yang lebih kondusif untuk pembuangan panas.
Banyak sirip dan jarak sirip yang wajar
Memiliki lebih banyak sirip menghasilkan luas permukaan pembuangan panas yang lebih besar, dan jarak sirip yang wajar dapat memungkinkan udara mengalir dengan cepat dan lancar, sehingga menghilangkan lebih banyak panas.
Memproses bagian bawah unit pendingin
Bagian bawah heat sink diproses sesuai kebutuhan agar lebih dekat dengan sumber panas.
Pendingin inverter
Saat ini, kepadatan daya inverter berdaya tinggi terus meningkat. Suhu tinggi yang disebabkan oleh kepadatan daya yang tinggi dapat berdampak serius pada sebagian besar komponen elektronik, menyebabkan kegagalan komponen elektronik dan pada akhirnya menyebabkan kegagalan fungsi seluruh inverter.
Untuk desain pembuangan panas inverter berdaya tinggi, kami telah mengadopsi kombinasi heat sink sirip skivied berukuran besar yang dilas dengan pipa panas.
Penggunaan heat sink sirip skivied bahan aluminium, dengan sirip yang tinggi dan padat, memungkinkan perluasan luas permukaan pembuangan panas yang cukup, yang lebih kondusif untuk pembuangan panas.
Bagian bawah heat sink sirip skivied ditempatkan dengan CNC dan dilas dengan beberapa pipa panas. Pipa panas dapat memindahkan panas dari ujung bersuhu tinggi ke ujung bersuhu lebih rendah, sehingga membuat suhu keseluruhan heat sink lebih seragam dan lebih kondusif untuk pembuangan panas.
Penyerap panas sirip Skiving Awind
Pertanyaan Umum
T: Dapatkah saya menyesuaikan unit pendingin?
A: Tentu saja, kami adalah produsen yang berspesialisasi dalam heat sink khusus dengan pengalaman lebih dari 20 tahun di bidang pembuangan panas.
T: Apa yang perlu saya sediakan untuk menyesuaikan unit pendingin?
A: Kami membutuhkan persyaratan pembuangan panas Anda. Akan lebih baik jika Anda memiliki gambar CAD atau 3D.
T: Apakah Anda mendukung batch kecil atau pengambilan sampel?
A: Tentu saja, kami mendukung pesanan batch kecil dan produksi sampel
T: Dapatkah Anda menyediakan heat sink lain selain heat sink sirip skiving?
A: Kami dapat memproduksi heat sink dengan berbagai proses, termasuk ekstrusi aluminium, pipa panas, pengelasan, penempaan dingin, sirip ritsleting, sirip lipat, serta pelat pendingin cair dengan tabung tembaga, pelat pendingin cair brazing vakum, pendingin cairan las aduk gesekan piring, dll.
