Menurut klasifikasi bahan, heat sink terutama dibagi menjadi heat sink aluminium, heat sink tembaga dan heat sink tembaga-aluminium;
Menurut proses pembuatannya, mereka dapat dibagi menjadi heatsink ekstrusi aluminium, heatsink sirip skiving, heatsink sirip terikat, heatsink sirip ritsleting, heatsink tempa dingin, heatsink sirip terlipat, ruang uap, heatsink pipa panas, pelat dingin cair, dll.
Unit pendingin yang berbeda memiliki karakteristiknya masing-masing, dan kami juga akan memberi Anda solusi pembuangan panas yang lebih baik sesuai dengan kebutuhan Anda. Di bawah ini kami akan memperkenalkan Anda pada unit pendingin dan karakteristiknya sesuai dengan proses yang berbeda.
Tabung heat sink aluminium ekstrusi juga dikenal sebagai ekstrusi heat sink atau heat sink profil aluminium ekstrusi.
Teknologi heat sink ekstrusi aluminium adalah memanaskan ingot aluminium hingga 520~540 derajat pada suhu tinggi, di bawah tekanan tinggi untuk membiarkan cairan aluminium mengalir melalui cetakan ekstrusi heat sink dengan alur, untuk membuat material heat sink yang diekstrusi. Kemudian, setelah bahan ekstrusi heat sink dipotong, dibuatlah heat sink aluminium ekstrusi yang sering kita lihat.
Teknologi heat sink ekstrusi aluminium mudah direalisasikan, dan biaya peralatannya relatif rendah, sehingga telah banyak digunakan di pasar kelas bawah pada tahun-tahun sebelumnya.
Fitur:
1. Lebih efisien daripada stamping heat sink
2. Lebih menghemat biaya dibandingkan pemrosesan mekanis
3. Tersedia berbagai macam bentuk dan ukuran standar
4. Mudah disesuaikan daripada tembaga lebih ringan, keuntungan yang jelas
Pendingin Sirip Skiving
Teknologi Skived fin, mengambil seluruh bagian aluminium atau tembaga dan menggunakan mesin skived khusus untuk skiving fin dengan jarak standar serta ketebalan dan tinggi tertentu. Dengan menggunakan teknologi ini untuk membuat profil aluminium atau profil tembaga yang menghilangkan heat sink sirip.
Keuntungan
1. Konduktivitas sempurna antara alas dan sirip.
2. Sirip dengan kepadatan tinggi, proses sirip skived Awind dapat membuat sirip skived lebih tipis dan padat, dengan efisiensi perpindahan panas yang lebih tinggi.
3. Dibandingkan dengan teknologi pemrosesan lainnya, dengan menggunakan teknologi skiving fin, volume bahan baku yang sama dapat mengurangi lebih banyak area pembuangan panas, dan kinerja perpindahan panas lebih stabil.
4. Dibandingkan dengan ekstrusi aluminium dan proses lainnya, heat sink sirip skived ukurannya tidak terlalu terbatas dan dapat dibuat lebih lebar, yang dapat digunakan untuk perpindahan panas mesin dengan daya besar.
5. Heatsink sirip skived yang disesuaikan tidak memerlukan perkakas mahal tetapi dapat memberikan fleksibilitas desain yang lebih besar. Sebaliknya, setiap sirip skiving dipotong secara terpisah menggunakan alat yang sama sehingga biaya perkakas lebih rendah.
Pendingin Sirip Berikat
Pengikat sirip heatsink dibuat dari dasar aluminium atau tembaga dengan sirip individual diikat ke dalam alur. Teknik sirip terikat adalah teknik pembuatan heat sink konvensional berkekuatan tinggi.
Fitur
1. Rasio aspek yang lebih tinggi dan kepadatan sirip yang tinggi meningkatkan luas permukaan pendinginan sehingga heat sink dengan kinerja tinggi.
2. Ketahanan termal yang lebih rendah untuk pembuangan panas perangkat berdaya tinggi.
3. Sirip aluminium, dasar tembaga, dasar aluminium dapat dirakit menjadi rakitan sirip terikat.
4. Sirip dibuat dari lembaran logam atau ekstrusi, tersedia desain khusus, pelat logam terbuat dari sirip, yang dapat dipotong dengan ukuran tertentu.
5. Kami dapat menyesuaikan sayap Anda sesuai dengan persyaratan kinerja termal dan batasan tinggi ukuran kemasan. Untuk desain yang lebih rumit, kami dapat mengekstrusi sirip ke bentuk dan panjang tertentu.
6. Digunakan untuk aplikasi pendinginan konveksi paksa daya tinggi.
7. Mengikat resin dengan konduktif termal tinggi untuk kehilangan panas minimal.
8. Menghilangkan lebih banyak panas dibandingkan heat sink konvensional dengan tapak yang sama.
9. Mengurangi heat sink dan volume sistem secara keseluruhan.
10. Meningkatkan luas permukaan pendingin aluminium dua hingga tiga kali lipat dibandingkan heat sink tradisional.
Pendingin Sirip Pin Ritsleting
Tumpukan sirip ritsleting dibuat dari serangkaian sirip lembaran logam individual yang dicap, dilipat, dan diresleting menjadi satu menggunakan fitur yang saling bertautan. Panjang sirip dan celah dalam tumpukan dapat bervariasi tergantung penggunaan cetakan stempel yang berbeda.
Manfaat
1. Struktur penguncian mekanis sederhana, prosedur lebih sedikit
2. Impedansi antarmuka yang dihasilkan oleh sambungan selanjutnya antara sirip dan dasar penyerap panas dapat dikompensasi
3. Kualitas proses relatif stabil, cocok untuk produksi massal.
4. Sirip tipis mirip dengan heatsink sirip lipat, namun lebih cocok untuk aplikasi fan-sink dibandingkan heatsink sirip lipat karena bagian atas heatsink sirip ritsleting terbuka.
5. Sirip tembaga dan aluminium tersedia.

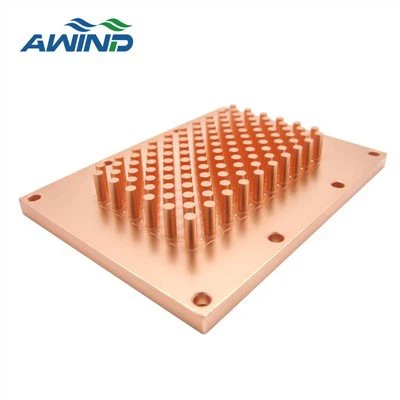

Heatsink Tempa Dingin
Penempaan dingin adalah proses manufaktur yang sangat presisi di mana benda kerja dibentuk di bawah tekanan tinggi dan suhu rendah. Susunan sirip dibentuk dengan memaksa bahan mentah masuk ke dalam cetakan cetakan dengan cara dipukul. Proses ini memastikan tidak ada gelembung udara, porositas, atau kotoran lainnya yang terperangkap di dalam material, sehingga menghasilkan produk dengan kualitas luar biasa tinggi. Heatsink sirip pin tempa dingin dapat digunakan untuk lampu led.
Manfaat
1. Peningkatan kekuatan mekanik
2. Peningkatan permukaan akhir
3. Kontrol toleransi yang lebih baik
4. Penggunaan bahan baku secara efisien
5. Mengurangi konsumsi energi
6. Tingkat produksi yang tinggi
7. Biaya keseluruhan rendah
Pendingin Sirip Lipat
Pendingin sirip lipat dibuat dengan melipat satu lembar logam beberapa kali untuk menciptakan struktur bersirip padat. Struktur sirip ini kemudian disolder, dibrazing, atau diikat menggunakan epoksi termal, ke dasar unit pendingin. Hal ini memungkinkan alas dan sirip dibuat dari bahan yang berbeda, dan memungkinkan alas dengan konduktivitas termal tinggi dipasangkan dengan sirip ringan.
Keuntungan
1. Heatsink sirip lipat dapat menawarkan kinerja termal yang lebih baik dengan memaksimalkan luas permukaan dan meminimalkan ruang.
2. Ketebalan dasar heatsink sirip terlipat bisa lebih tipis.
3. Ketebalan sirip hingga jarak sirip dapat dibuat lebih kecil dibandingkan dengan heatsink sirip yang diekstrusi.
4. Penggunaan sirip pendingin yang ringan sehingga mengurangi bobot komponen. Sirip yang ringan membuatnya sangat berguna untuk aplikasi yang mengutamakan bobot, seperti produk yang dibawa manusia atau dipasang di kendaraan.
Ruang uap
Ruang uap (VC heat sink) adalah ruang pelat datar tertutup seluruhnya yang terdiri dari pelat bawah, rangka dan pelat penutup, dan dinding bagian dalam ruangan dilengkapi dengan struktur untuk menyerap cairan. Heatsink ruang uap tembaga ultra tipis menggunakan cairan yang tertutup dalam ruangnya sendiri untuk terus menguap dan mengembun, sehingga dapat dengan cepat menghomogenisasi suhu, sehingga ruang uap dapat mempercepat konduksi panas dan difusi panas.

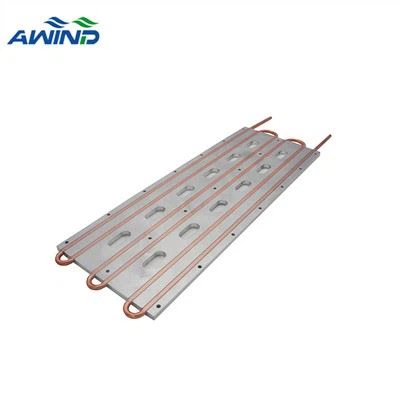

Pelat pendingin cair
Pelat pendingin cair, yang dikenal sebagai pelat air, adalah metode penghilangan panas yang paling efisien. Pelat logam (biasanya aluminium atau tembaga) yang memiliki pipa internal (saluran mikro) untuk memungkinkan cairan mengalir melaluinya. ketika pelat dingin ditempatkan pada komponen elektronik yang memerlukan pendinginan, pelat tersebut menyerap dan membuang panas dari komponen ke cairan yang kemudian dialirkan melalui sistem.
Proses pelat pendingin air memiliki: pelat berpendingin dengan pipa panas expoy bonging, pelat dingin las pengadukan gesekan (pelat dingin cair fsw), pelat dingin brazing vakum
Dibandingkan dengan pendingin udara, kelebihan pelat pendingin cair:
Pendinginan udara tidak dapat memenuhi persyaratan desain pembuangan panas saat ini.
Saat ini kebutuhan akan pembuangan panas semakin tinggi, kebutuhan konsumsi panas semakin tinggi, sehingga diperlukan sistem pembuangan panas yang lebih efisien. Oleh karena itu, heat sink pelat pendingin air lebih sesuai dengan kebutuhan pembuangan panas pasar saat ini.
Dibandingkan dengan sistem berpendingin udara, kapasitas panas air empat kali lipat dari udara, sehingga sistem berpendingin air memiliki kapasitas beban termal yang baik, dan pada kenaikan suhu dan laju aliran massa yang sama, panas yang diserap air adalah empat kali lipat. yaitu udara.
Selain kinerja termal, manfaat tambahan dari pendinginan cair adalah pengurangan kebisingan, yang beroperasi mendekati tingkat yang tidak terdengar.
