Heatsink adalah penukar panas pasif yang memindahkan panas. Heatsink biasanya merupakan bagian logam yang dapat dipasang ke perangkat yang melepaskan energi dalam bentuk panas, dengan tujuan membuang panas tersebut ke cairan di sekitarnya untuk mencegah perangkat menjadi terlalu panas.
Dalam banyak aplikasi, perangkat adalah komponen elektronik (seperti: CPU, GPU, ASIC, FET, dll.) dan cairan di sekitarnya adalah udara. Perangkat mentransfer panas ke unit pendingin secara konduksi. Mekanisme utama perpindahan panas dari heatsink adalah konveksi

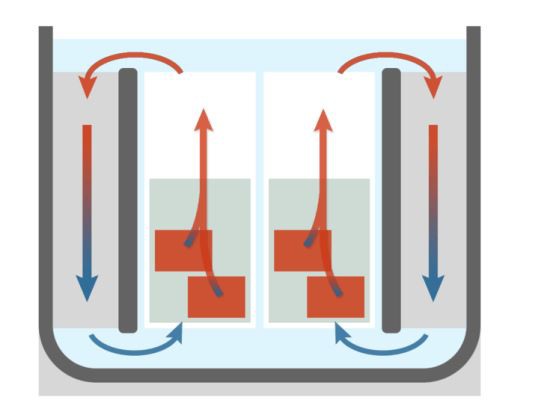

Dua jenis konveksi yang berbeda
Konveksi alami - metode perpindahan panas. Tidak ada pengaruh fakta eksternal. Pergerakan molekul-molekul dalam fluida ini disebabkan oleh perbedaan massa jenis berbagai daerah dalam fluida yang sama. Massa jenis suatu zat cair berkurang bila dipanaskan dan sebaliknya.
Konveksi paksa - suatu metode perpindahan panas di mana sarana eksternal mempengaruhi pergerakan fluida. Di sana, sumber eksternal seperti pemompaan, kipas angin, alat pengisap, dll berguna dalam menghasilkan gerakan fluida.
Heatsink dirancang untuk secara signifikan meningkatkan luas permukaan kontak antara benda padat dan cairan, sehingga meningkatkan peluang perpindahan panas.
Konstruksi heatsink
Ada banyak desain heatsink, tetapi biasanya terdiri dari alas dan sejumlah tonjolan yang menempel pada alas ini. Basisnya adalah fitur yang berinteraksi dengan perangkat yang akan didinginkan. Panas dialirkan melalui alas ke dalam tonjolan.
Bahan heatsink
Heatsink biasanya terbuat dari tembaga atau aluminium. Tembaga memiliki konduktivitas termal yang sangat tinggi, yang berarti laju perpindahan panas melalui heatsink tembaga juga sangat tinggi. Meskipun lebih rendah dibandingkan tembaga, konduktivitas termal aluminium masih tinggi dan memiliki manfaat tambahan berupa biaya yang lebih rendah dan kepadatan yang lebih rendah, sehingga berguna untuk aplikasi yang mengutamakan bobot.

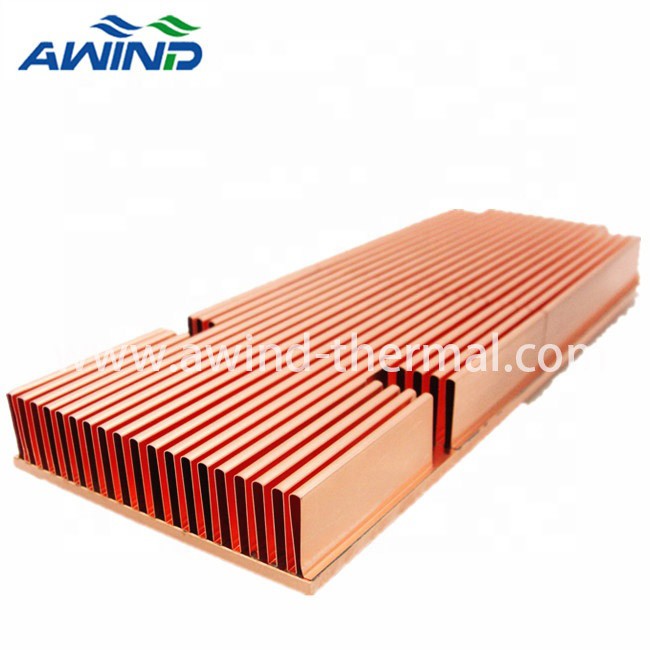

(Heatsink tembaga)
(Peredam panas aluminium)
Metode pembuatan heatsink
Heatsink dapat diproduksi dengan berbagai cara tergantung pada kinerja, biaya, dan volume yang dibutuhkan. Ini termasuk:
Pemesinan - dimana mesin CNC digunakan untuk memotong logam
Ekstrusi - dimana logam dipanaskan dan didorong melalui cetakan
Penempaan - dimana logam dipanaskan dan dibentuk dengan tekanan
Stamping - di mana sirip logam dipotong, dan kemudian disolder ke alasnya
Skiving - di mana pisau digunakan untuk mengiris, dan mendorong satu balok logam
Untuk masalah termal yang lebih kompleks, pipa panas dan ruang uap dapat digunakan dalam rakitan unit pendingin. Perangkat ini adalah benda tertutup yang mengandung fluida (biasanya air) dan memanfaatkan pelepasan panas selama perubahan fase fluida untuk meningkatkan konduktivitasnya secara signifikan jika dibandingkan dengan benda logam padat dengan geometri yang sama.
(penghilang panas mesin CNC)
(Heatsink ekstrusi aluminium)
(heatsink penempaan dingin)
(Menghindari heatsink sirip)
(Heatsink pipa panas)
