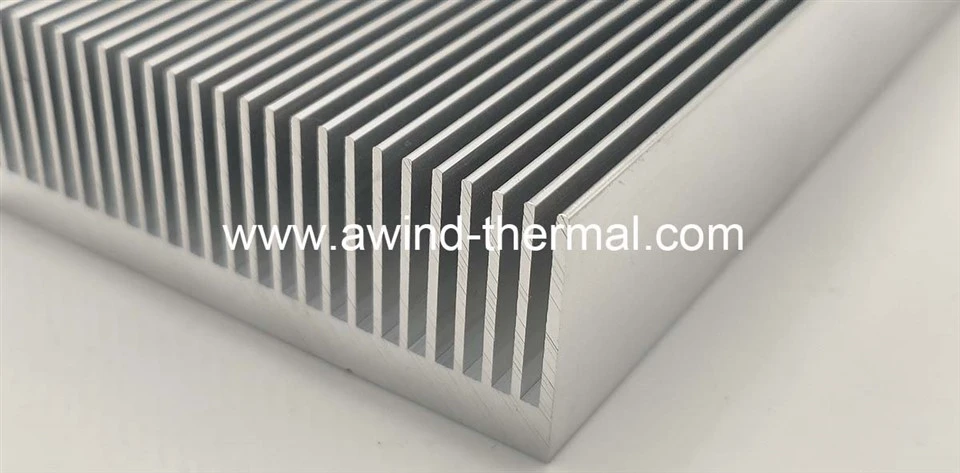

Kekasaran Permukaan Unit Pendingin: Panduan Utama (Ra, Performa & Pengukuran)
Kekasaran unit pendingin
Dalam desain pembuangan panas produk elektronik, banyak orang berfokus pada material (aluminium, tembaga) dan struktur (sirip, sirip pin, ekstrusi vs penempaan dingin), namun sering mengabaikan detail - kekasaran permukaan unit pendingin.
Kekasaran permukaan secara langsung memengaruhi konduktivitas termal, ketahanan termal kontak, dan bahkan efisiensi perpindahan panas konveksi udara, sehingga hal ini tidak dapat diabaikan dalam-desain pembuangan panas berkinerja tinggi.
Berapa kekasaran heat sink?
Kekasaran permukaan (Ra, Arithmetic Average Roughness) mengacu pada nilai rata-rata kekasaran mikro pada permukaan suatu benda kerja, yang dinyatakan dalam μm (mikrometer).
Untuk heat sink, ada dua jenis utama:
1. Kekasaran permukaan kontak bawah: antarmuka tempat unit pendingin bersentuhan langsung dengan chip/perangkat daya.
2. Kekasaran permukaan sirip: Permukaan pembuangan panas heat sink berhubungan dengan perpindahan panas konveksi udara.
Dampak Kekasaran Permukaan Terhadap Kinerja Heat Sink
1. Antarmuka termal (bawah)
Kekasaran yang berlebihan dapat menyebabkan area kontak tidak mencukupi, peningkatan ketahanan termal, dan penurunan efisiensi konduktivitas termal.
Biasanya diperlukan: Ra Kurang dari atau sama dengan 1,6 μm, dan beberapa aplikasi-berperforma tinggi bahkan memerlukan Ra Kurang dari atau sama dengan 0,8 μm, dikombinasikan dengan bahan antarmuka termal (TIM).
2. Sirip pembuangan panas (permukaan)
Kekasaran sedang bermanfaat untuk meningkatkan gangguan aliran udara dan meningkatkan perpindahan panas konvektif.
Terlalu halus → efisiensi konveksi terbatas.
Terlalu kasar → debu cenderung menempel, dan-kinerja pembuangan panas jangka panjang menurun.
Umumnya, dapat dikontrol dalam Ra 3,2-6,3 μm.
Proses Pembuatan Umum dan Tingkat Kekasaran
| Metode proses | Kekasaran (Ra, mm) | Karakteristik |
| Ekstrusi | 3.2-6.3 | Permukaan sirip yang kasar dan berbiaya rendah, memerlukan pasca-pemrosesan untuk memperbaiki permukaan bawah |
| Penempaan dingin | 1.6-3.2 | Kepadatan tinggi dan kehalusan permukaan yang baik |
| pengecoran mati | 3.2-12.5 | Dapat membentuk bentuk yang rumit, tetapi kekasaran permukaannya tinggi dan konduktivitas termalnya sedikit buruk |
| Pemesinan CNC | 1.6-3.2 | Presisi tinggi dan biasanya digunakan untuk pemesinan sekunder permukaan bawah |
| Penggilingan/Pemolesan | 0.4-0.8 | Persyaratan kinerja tinggi untuk meningkatkan permukaan kontak chip |
Bagaimana Mengukur Kekasaran Permukaan Heat Sink?
1. Stylus Profilometer
Gunakan jarum untuk meluncur di permukaan benda kerja, ukur perubahan ketinggian, dan keluarkan nilai Ra.
Presisi tinggi dan ini adalah metode yang paling umum.
2. Interferometri Optik
Menganalisis fluktuasi permukaan melalui pemindaian optik cocok untuk mendeteksi permukaan yang sangat halus.
3. Mesin Pengukur Koordinat (CMM) dengan Modul Permukaan
Dapat dikombinasikan dengan pengukuran ukuran dan deteksi kekasaran.
4. Analisis Mikroskopi
Menggunakan mikroskop elektron untuk mengamati struktur mikro dan menganalisis kekasaran permukaan secara kualitatif.
Kesimpulan
Kekasaran unit pendingin, meskipun detailnya, memainkan peran penting dalam manajemen termal:
Semakin kecil kekasaran permukaan bawah, semakin baik (untuk memastikan kontak termal).
Permukaan sirip agak kasar (meningkatkan perpindahan panas konvektif).
Teknik pemrosesan yang berbeda menentukan tingkat kekasaran, dan ketika merancang, kinerja dan biaya perlu dipertimbangkan secara komprehensif.
Untuk aplikasi{0}}berdaya tinggi, disarankan untuk memperhatikan material, struktur, kekasaran, dan proses saat memilih unit pendingin, dan mengontrolnya melalui metode pengujian yang andal untuk mencapai efek pembuangan panas terbaik.
