Memahami PCBA dan Solusi Pendinginannya
Perangkat Keras Awind Terbatas
Apa itu PCBA?
PCBA adalah singkatan dariPerakitan Papan Sirkuit Cetak. Ini mengacu pada papan sirkuit lengkap setelah semua komponen elektronik-seperti resistor, kapasitor, IC, dan konektor-disolder ke PCB kosong.
PCBA adalah "otak" dari hampir setiap perangkat elektronik modern, mulai dari ponsel pintar dan lampu LED hingga pengontrol industri, peralatan medis, dan sistem otomotif.
Mengapa Pendinginan Penting di PCBA?
Saat PCBA menangani konversi daya, pemrosesan sinyal, dan komputasi data, PCBA pasti menghasilkan panas. Jika panas ini tidak dikelola dengan baik, dapat mengakibatkan:
1. Penurunan kinerja– Komponen elektronik mungkin melambat pada suhu tinggi.
2. Umur lebih pendek– Panas mempercepat penuaan material dan kelelahan sambungan solder.
3. Kegagalan sistem– Panas berlebih dapat menyebabkan mati atau bahkan kerusakan permanen.
Itulah sebabnya pengelolaan termal yang efektif-baik melalui pendinginan udara atau cairan-merupakan bagian penting dari desain PCBA.
Teknologi Pendingin Umum untuk PCBA
Pendingin yang Diekstrusi
Proses:Ekstrusi aluminium membentuk-satu unit pendingin dengan sirip.
Fitur:Biaya rendah, produksi cepat, desain tinggi sirip fleksibel, cocok untuk produksi massal.
Aplikasi:PCBA berdaya- dan rendah-seperti modul daya dan papan kontrol.
Basis Aluminium + Pendingin Bercap Terintegrasi
Proses:Menggabungkan struktur panas aluminium dengan substrat PCB atau aluminium, sering kali menggunakan cetakan-pengecoran atau rusuk penguat permesinan.
Fitur:Struktur kompak, ideal untuk-desain terbatas ruang.
Aplikasi:Papan driver LED, PCBA penerangan, modul amplifier.
Pendingin Sirip Skived
Proses:Alat berbilah "melepaskan" sirip tipis-kepadatan tinggi langsung dari balok aluminium atau tembaga, tanpa sambungan solder di antara sirip.
Fitur:Efisiensi pendinginan tinggi, ketahanan termal rendah.
Aplikasi:Modul daya, inverter untuk peralatan industri atau medis.
Pendingin Berbantuan Pipa Panas
Proses:Pipa panas memindahkan panas dengan cepat dari sumber panas ke area sirip.
Fitur:Cocok untuk sumber panas terkonsentrasi dimana heat sink besar tidak dapat dipasang.
Aplikasi:Server{0}}kepadatan tinggi, kartu GPU, papan industri tertanam.
Solusi Pendinginan Air untuk PCBA
Tabung-Pelat Dingin Tertanam
Proses:Tabung tembaga atau baja tahan karat-(berbentuk U-atau serpentin) ditanamkan ke dalam pelat aluminium.
Kelebihan:Struktur sederhana, biaya rendah, cocok untuk-sumber panas area besar atau beberapa chip.
Kekurangan:Area kontak terbatas, kurang ideal untuk pendinginan titik yang presisi.
Aplikasi:Modul penggerak daya-tinggi, PCBA catu daya.

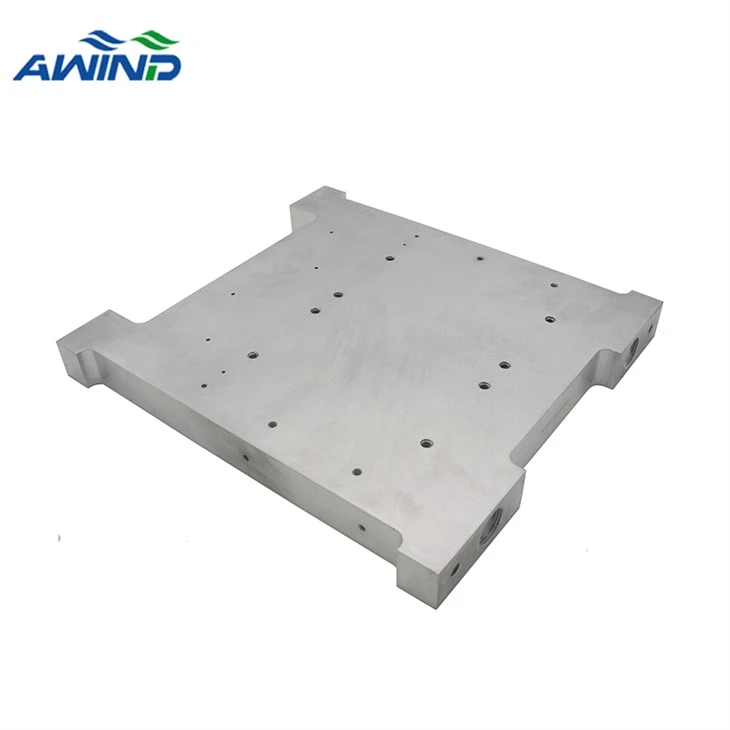

Pelat Dingin Friction Stir Welded (FSW).
Proses:Dua pelat aluminium dilas bersama menggunakan pengelasan aduk gesek untuk membentuk saluran internal.
Kelebihan:Kekuatan struktural tinggi, penyegelan luar biasa,-ramah lingkungan.
Kekurangan:Fleksibilitas desain terbatas, terbatas pada material tertentu.
Aplikasi:Inverter, sistem kereta api, server, stasiun pangkalan telekomunikasi.
Pelat Dingin Brazing Vakum
Proses:Pemesinan CNC menciptakan saluran pendingin, yang disegel dengan pelat penutup dan dibrazing dalam tungku vakum.
Kelebihan:Desain saluran air yang fleksibel, tampilan halus, presisi tinggi, produksi terukur.
Kekurangan:Biaya lebih tinggi, kekuatan struktural lebih rendah dibandingkan dengan FSW.
Aplikasi:Elektronika daya, otomasi industri, kendaraan listrik, penyimpanan energi, dirgantara.
Kesimpulan
Pendinginan PCBA bukanlah solusi-satu-yang cocok-untuk semua.
Untukbeban panas sedang, heat sink berpendingin udara-seperti ekstrusi atau sirip skived hemat biaya-dan dapat diandalkan.
Untukaplikasi-berkekuatan tinggi,-kepadatan tinggi, pelat dingin-berpendingin cairan menawarkan kinerja unggul.
Memilih metode pendinginan yang tepat bergantung pada faktor-faktor seperti kepadatan daya, keterbatasan ruang, biaya, dan siklus hidup produk.
Dengan pengelolaan termal yang tepat, PCBA dapat beroperasi secara efisien, bertahan lebih lama, dan mempertahankan kinerja optimal-bahkan dalam kondisi yang berat.
